1000 W csúcsteljesítményű, beépített DSP-vel és Bluetooth-os 3 csatornás keverővel felszerelt, háromféleképpen konfigurálható hordozható aktív hangrendszer, amely kompakt mérete ellenére tökéletes és sokoldalú megoldást nyújt bármilyen rendezvény hangosítására.

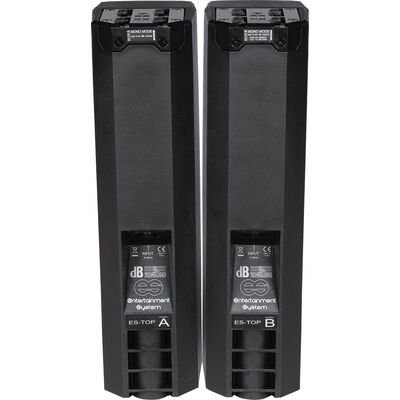

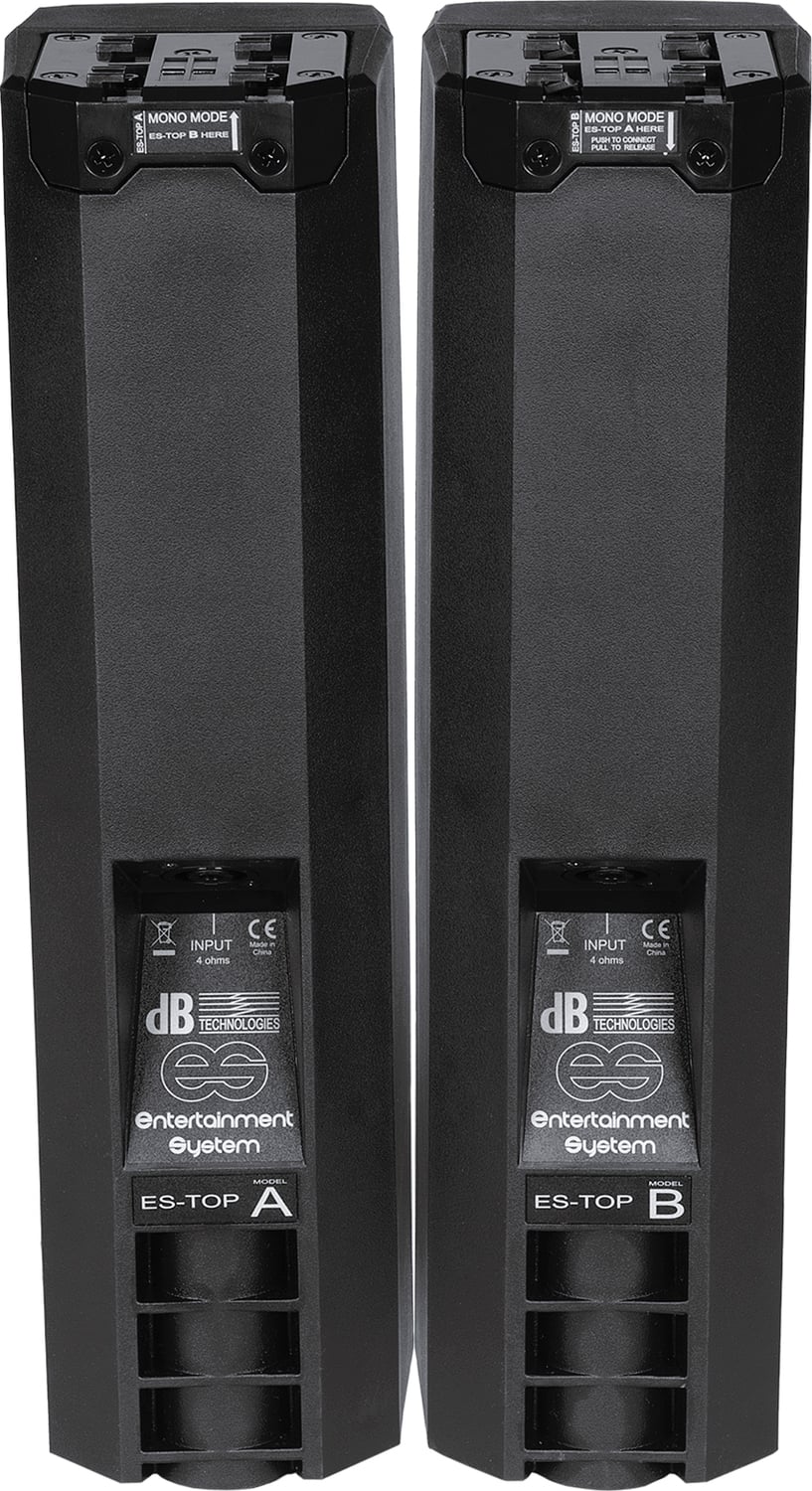

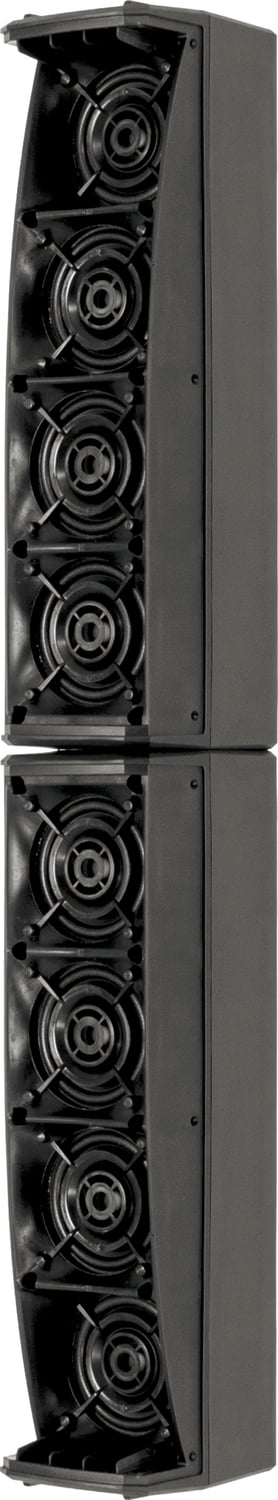

Az ES503 egy 1000 W csúcsteljesítményű hangrendszer, amely két 4x 3”-os szélessávú, passzív ("slave") top hangfalból és egy 12”-os vezérlő/aktív ("master") mélynyomóból áll. A dBTechnologies alkatrészei és kialakítása lenyűgöző hangnyomás/méret (SPL/méret) arányt tesznek lehetővé: a top hangfalak mérete 95x355x137 mm, tömegük 1,9 kg, míg a mélynyomó mérete 465x400x430 mm és 16,4 kg; ez összesen 121 dB maximális hangnyomásszintet (SPL) eredményez. A mélynyomóban kapott helyet a Digipro G3 erősítő modul automatikus feszültségválasztó tápegységgel, valamint egy 3 csatornás keverő Bluetooth-kapcsolattal. A beépített digitális keverő minden funkcióját egy nagy teljesítményű DSP vezérli, amely az ES503-at a hangzási teljesítmény és a sokoldalúság igazi gyöngyszemévé teszi. A top hangfalak belső kialakítása aszimmetrikus függőleges lefedettséget tesz lehetővé (a Logarithmic Curved Column Array – logaritmikusan ívelt oszlopsugárzó – technológiának köszönhetően), egy egyedi, "dupla gyűrűs" fáziskúp pedig kiszélesíti a vízszintes lefedettséget, és tökéletes beszédérthetőséget garantál. Ennek köszönhetően az ES503 bármilyen helyzethez képes alkalmazkodni, legyen szó akár ülő, akár álló közönségről.
Az ES503 az egyik legsokoldalúbb hordozható rendszer, amely 3 különböző konfigurációt tesz lehetővé, így több száz különféle alkalomra megfelelő:

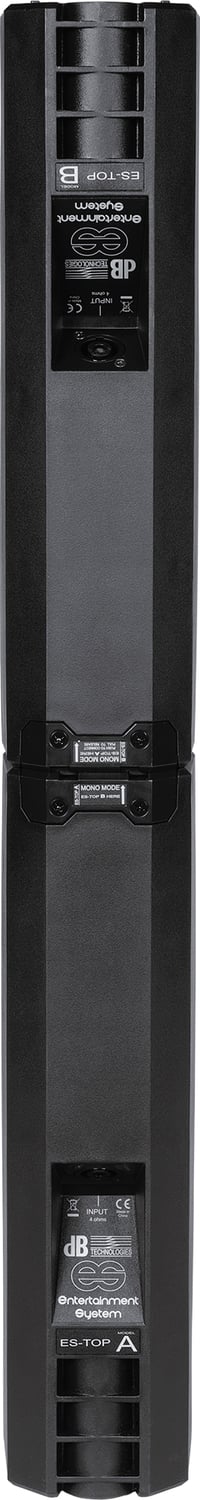

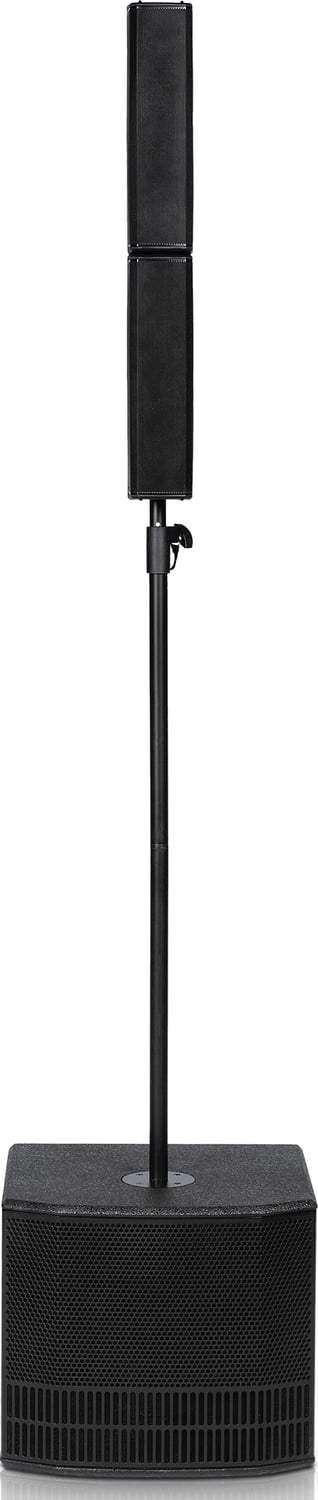

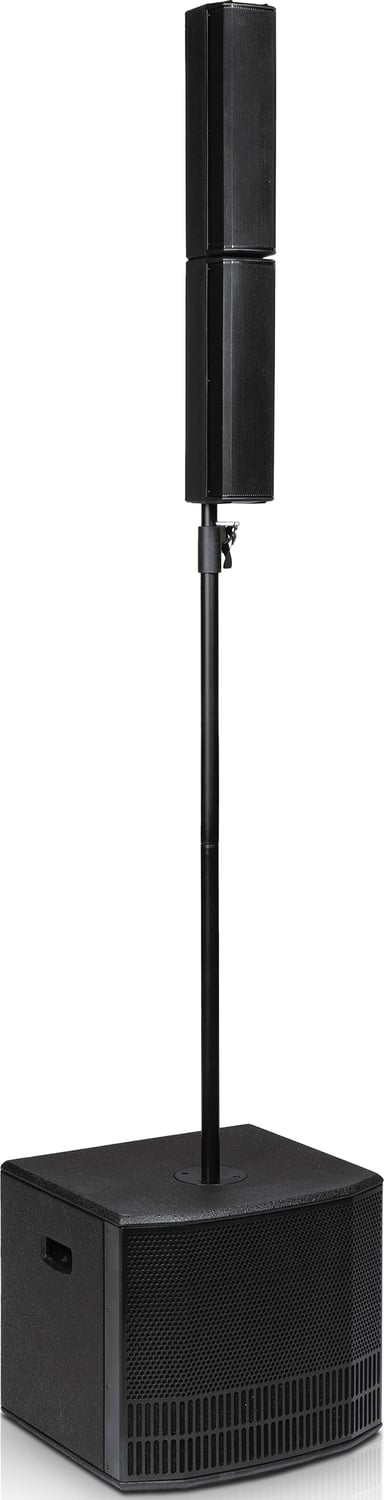

1 MONÓ MÓD: A két szatellit sugárzó egymás tetejére csatlakoztatva (egy gyors és egyszerű csúszócsatlakozós rendszernek köszönhetően) egy 25 mm átmérőjű tartórúdon helyezkedik el a mélynyomó felett.

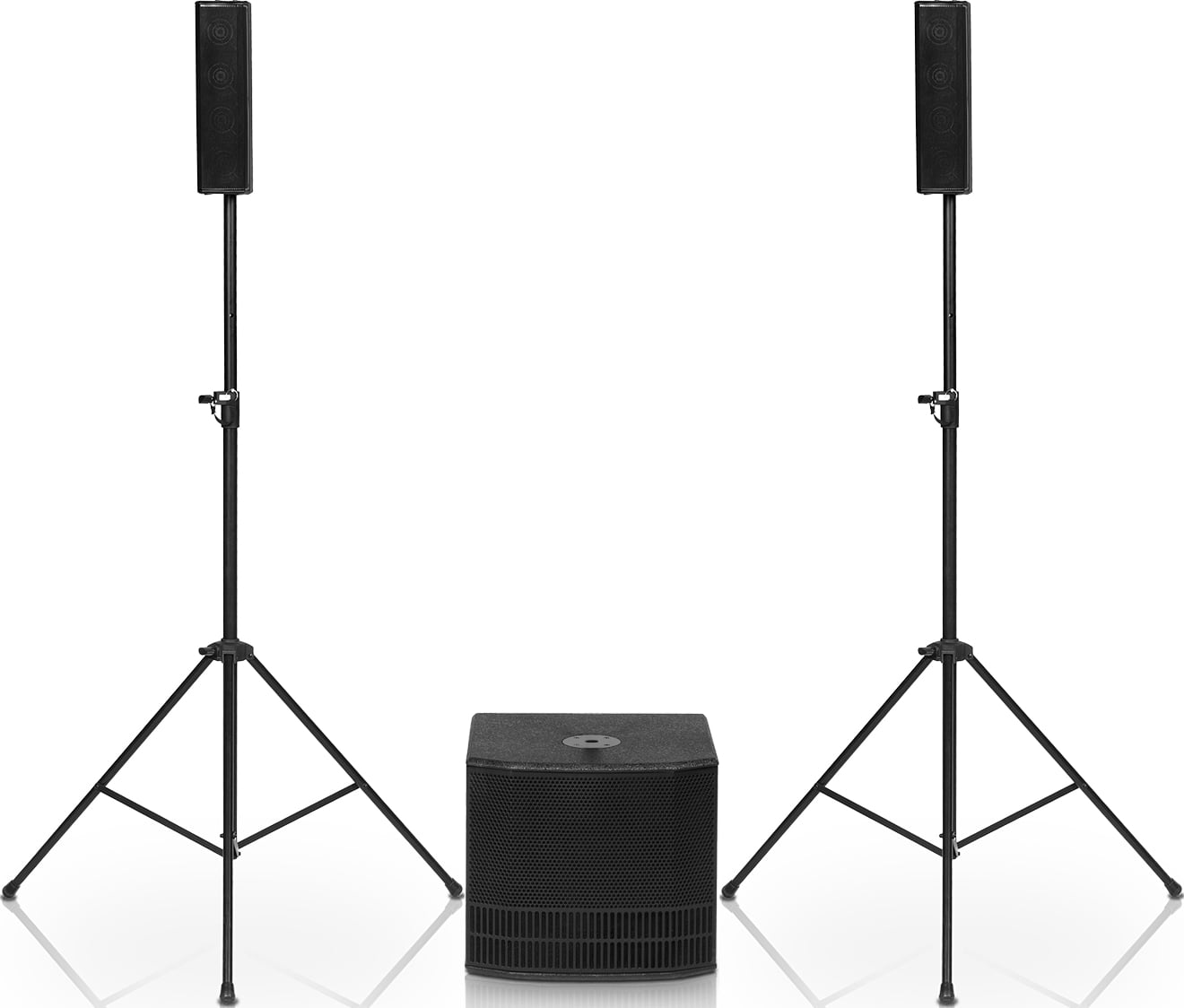

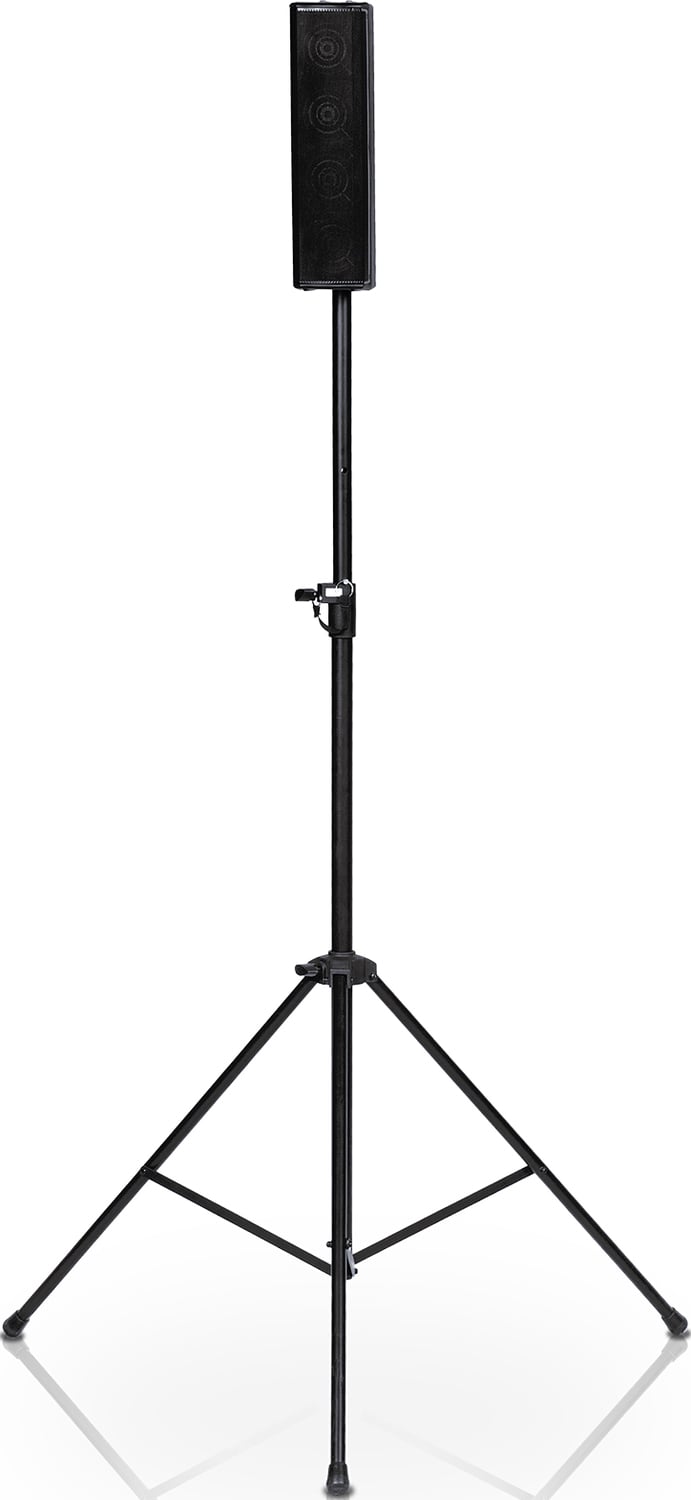

2 SZTEREÓ MÓD: Mindkét szatellit külön állványon (tripodon) kap helyet.

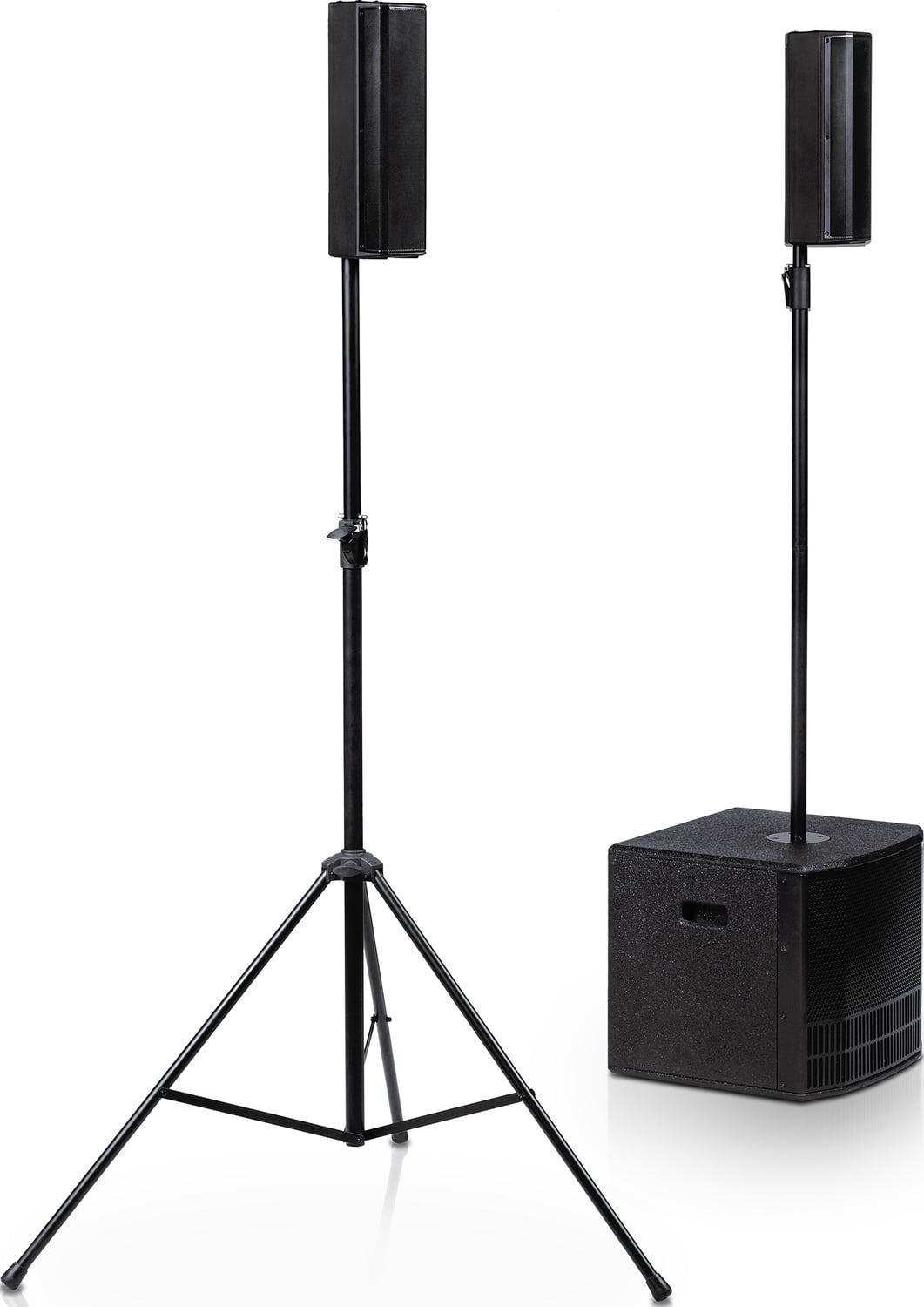

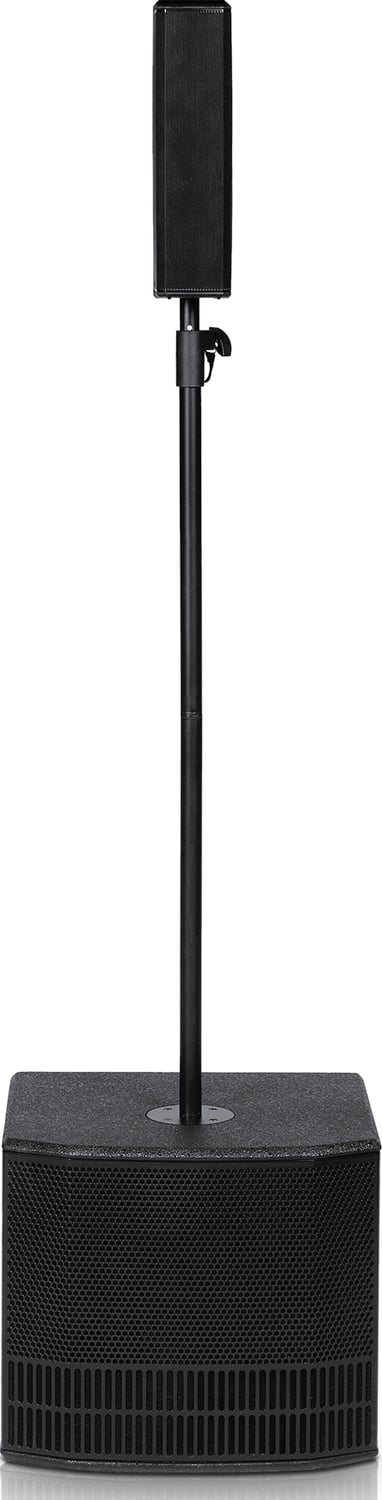

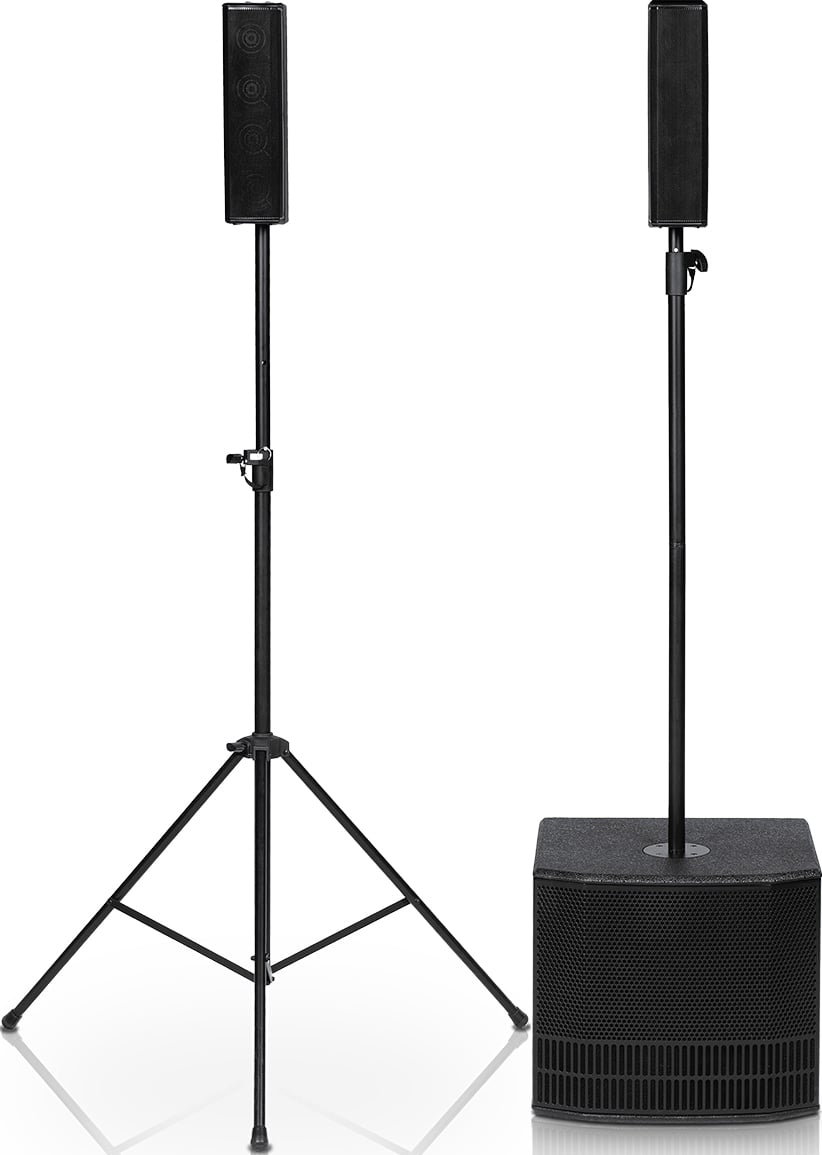

2b SZTEREÓ MÓD: 1 szatellit egy tartórúdon a mélynyomó felett, 1 pedig egy külön állványon.

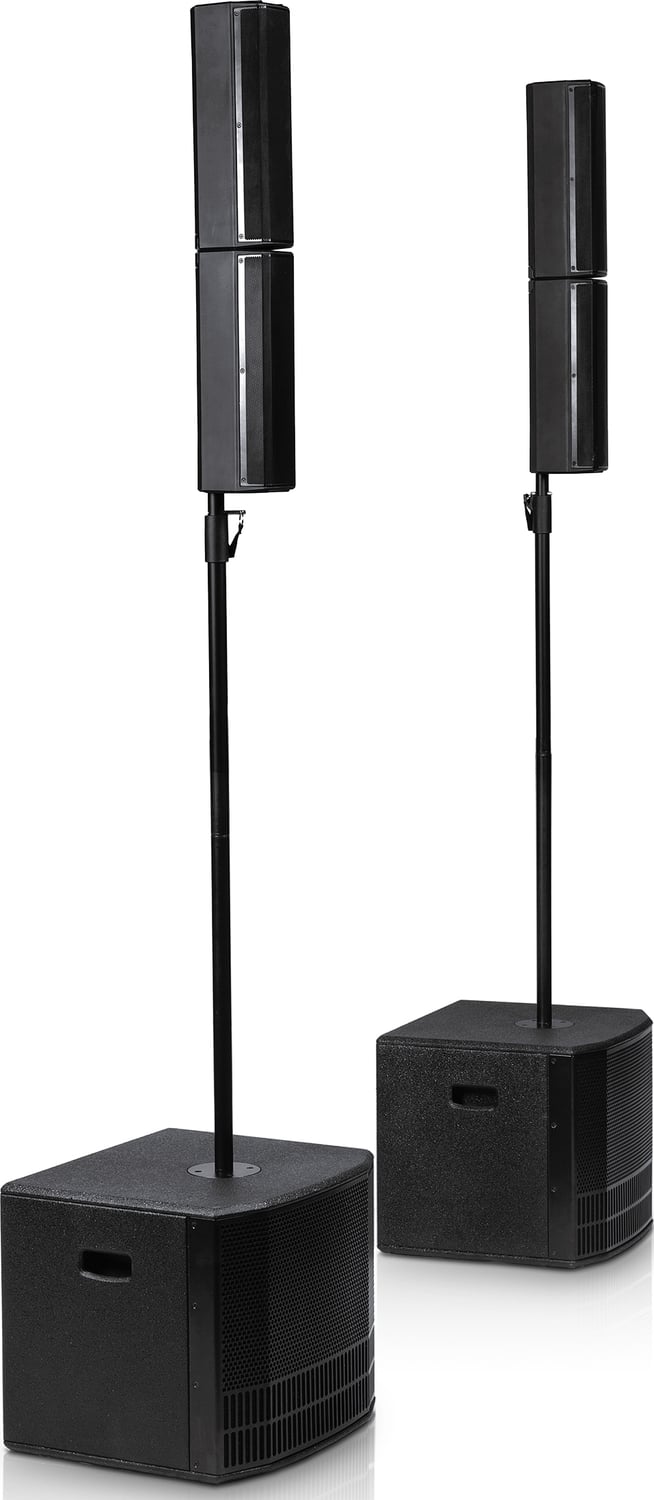

3 DUPLA OSZLOP MÓD: Egy monó módban használt ES503 rendszer "vezérlővé" (master) válik egy második ES503 rendszer számára, amelynek a jelet a beépített szimmetrikus kimeneti csatornán keresztül adja át. Így mindkét rendszert a vezérlő beépített keverője hajtja meg, és a teljes beállítás a vezérlő OLED-kijelzőjén keresztül irányítható.
Az ES503 egy háromcsatornás keverővel és egy beépített Bluetooth sztereó modullal van felszerelve, amely képes hangot fogadni például mobiltelefonokról, táblagépekről vagy bármilyen más audioeszközről.

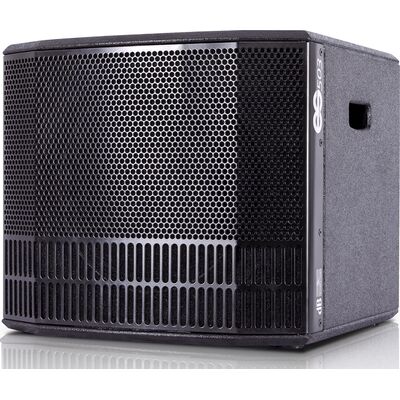

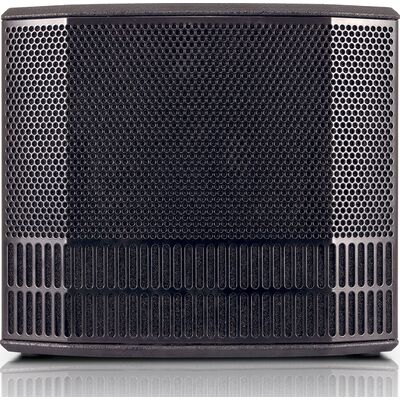

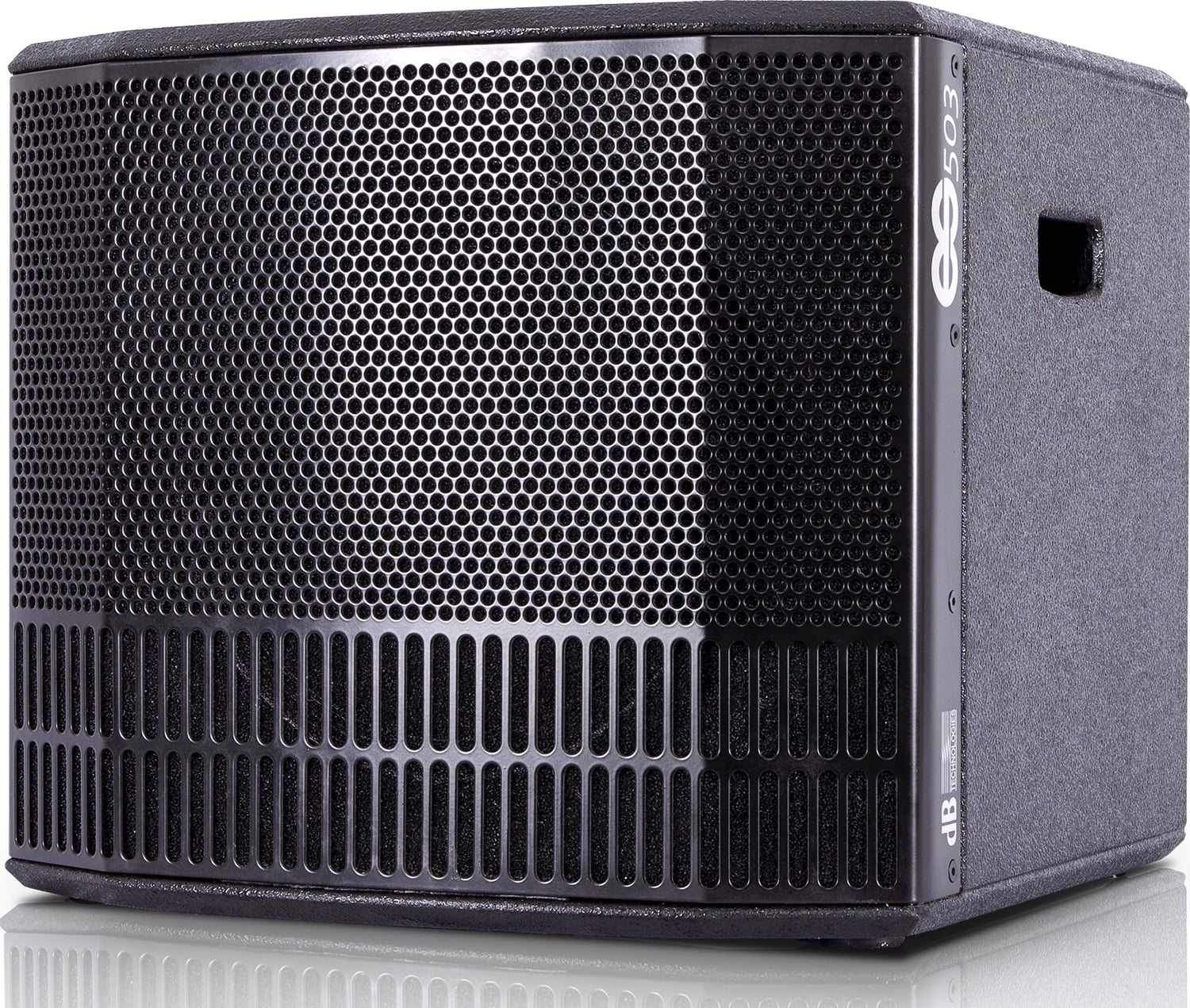

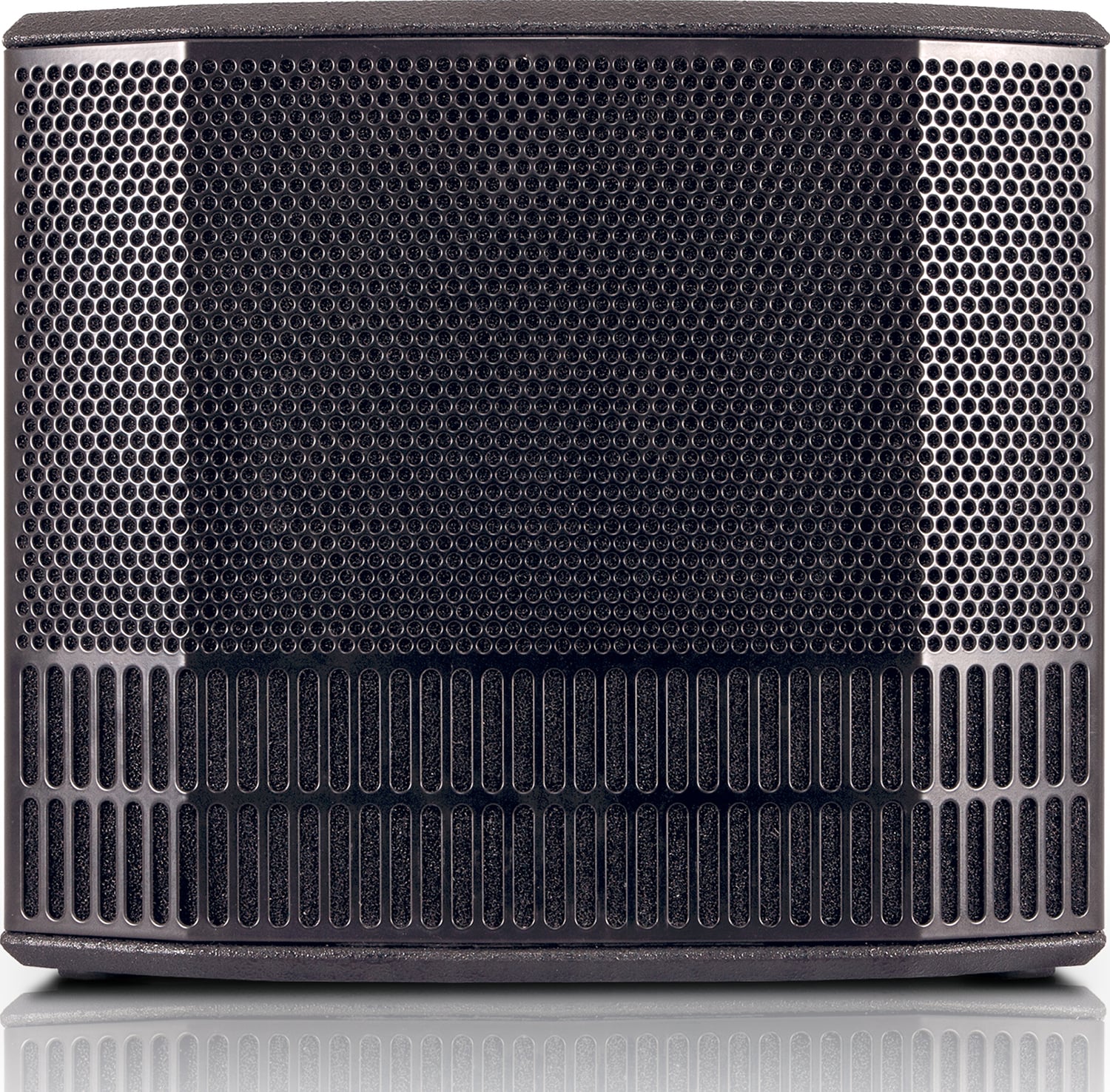

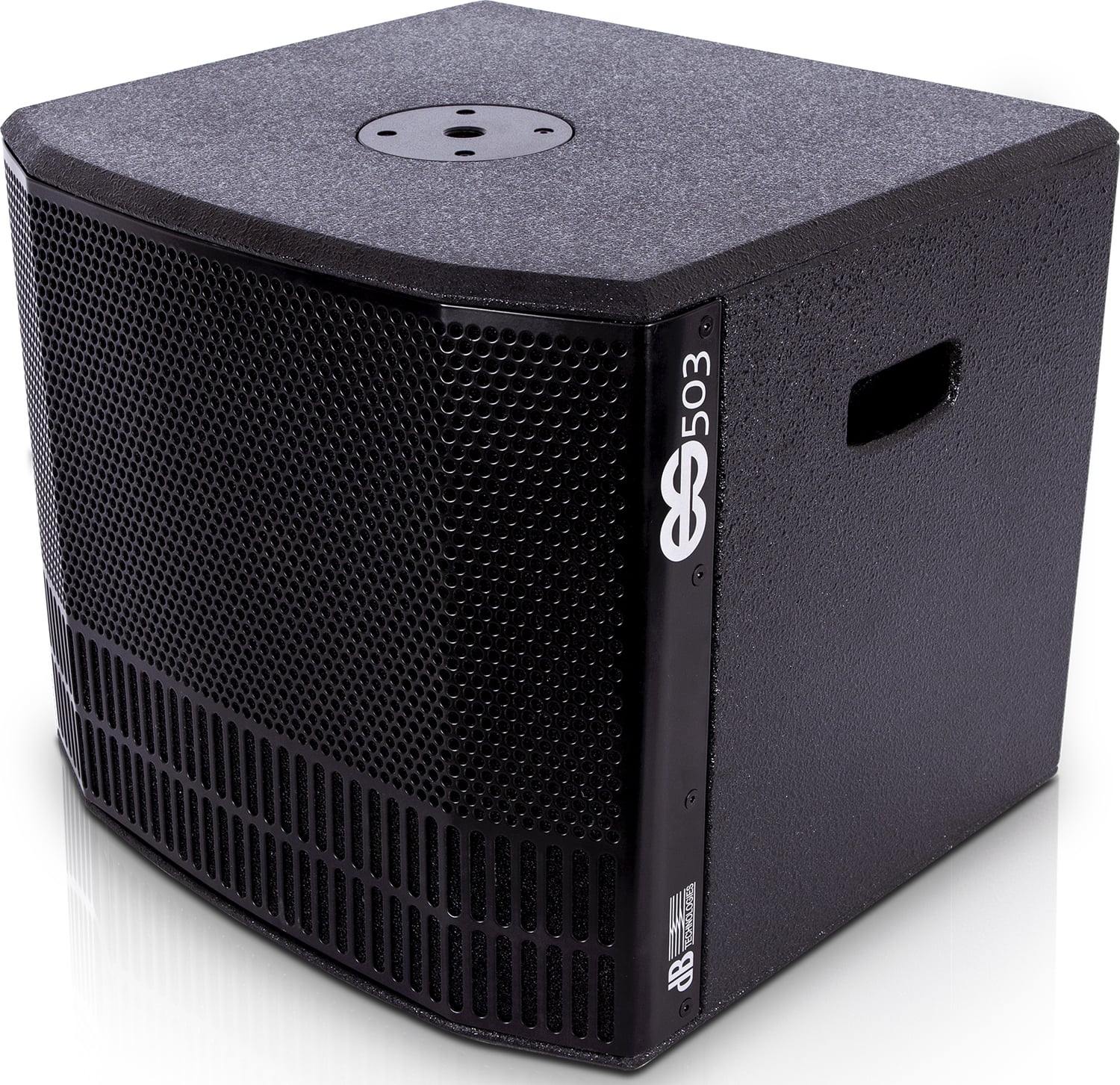

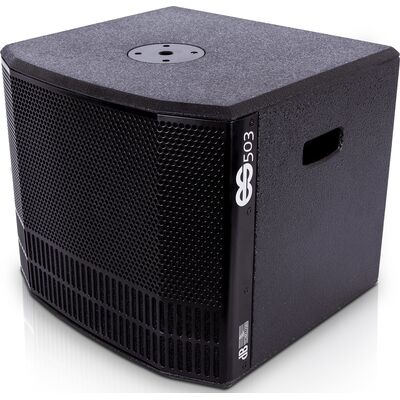

A basszreflex mélynyomó rejti a 12”-os hangszórót és az erősítő modult. A felhasználói felület bemeneti csatlakozóin és kezelőszervein kívül két Speakon kimenettel és egy VDE tápcsatlakozóval is rendelkezik. A strapabíró és stílusos ház nyír rétegelt lemezből készült, amelyet egy tartós, karcálló fekete bevonat borít, ami valóban "turnéállóvá" teszi a rendszert. A könnyű szállítást (oldalanként egy) két fogantyú segíti.
Műszaki adatok
- Hangfal típusa: 3 erősítős sztereó rendszer két szélessávú top hangfallal és egy mélynyomóval
Akusztikai adatok
- Frekvenciaátvitel [-10dB]: 37 - 15000 Hz
- Max SPL (Maximális hangnyomásszint): 121 dB
- MF - HF (Közép- és magassugárzók): 8x 3"
- MF - HF típusa: Neodímium
- LF (Mélysugárzó): 12"
- Irányítottság: 95x65°
Erősítő
- Erősítő technológia: Digipro G3
- Erősítő osztály: D-osztály
- Erősítő csúcsteljesítmény: 1000 W
Processzor
- Vezérlő: DSP 24 Bit/48 kHz
- Rendszer presetek (Előbeállítások): Gyári előbeállítások + Felhasználó által definiált
- Limiter: Kettős aktív, Csúcs, RMS, Hőmérsékleti
- Keresztezési frekvencia LF-HF: 206 Hz
Bemenet
- Mikrofon/Hangszer csatorna: 1x Kombinált (XLR/Jack) szimmetrikus/asszimetrikus bemenet
- Vonal csatornák: 2x Kombinált (XLR/Jack) szimmetrikus/asszimetrikus bemenetek
- Média csatorna: 1x Beépített Bluetooth vevő
- Kevert kimenet (Mix Output): 1x XLR szimmetrikus kimenet
Mechanika (Felépítés)
- Ház (Mélynyomó): 15 mm-es, feketére festett rétegelt lemez
- Ház (Top hangfalak): Polipropilén (PP)
- Fogantyúk: 2x oldalsó (Mélynyomó)
- Szélesség (Top): 95 mm
- Magasság (Top): 360 mm
- Mélység (Top): 137 mm
- Szélesség (Mélynyomó): 465 mm
- Magasság (Mélynyomó): 400 mm
- Mélység (Mélynyomó): 430 mm
- Tömeg (Top): 1,9 kg
- Tömeg (Mélynyomó): 16,4 kg
